溢流型球磨機介紹

溢流型球磨機的構造與格子型球磨機基本相同，只是在筒體內排料無排料格子，再者，在中空軸頸襯套的內表面裝有反螺旋葉片，可將礦漿中溢流出的小球和粗礦塊返回磨機內，物料經排礦端的中空軸頸自由溢出。

溢流型球磨機與格子球磨機的區別

溢流型球磨機的構造比格子型球磨機簡單，除排礦端某些結構不同外，其它都和格子球磨機大體一樣，主要區別在于無格子板，排礦端中空軸頸襯套的內表面上，裝有螺旋方和磨機旋轉方向與相反的螺旋葉片，目的是防止水球或粗料礦塊和礦漿一起排出，溢流型球磨機的排礦是靠礦漿本身高過中空軸頸襯套的下邊緣而自流溢出，所以筒體內的礦漿的液面比格子型球磨機要高。

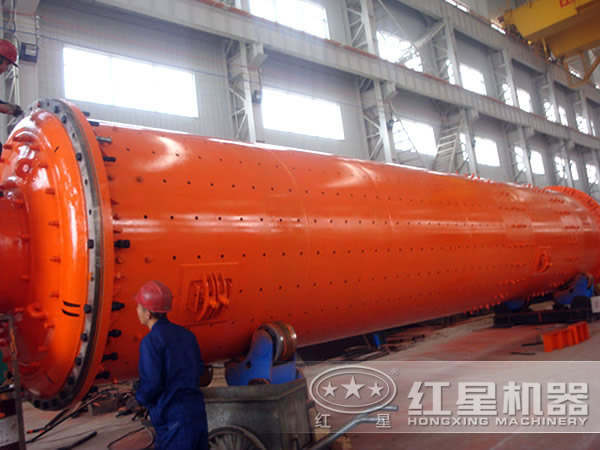

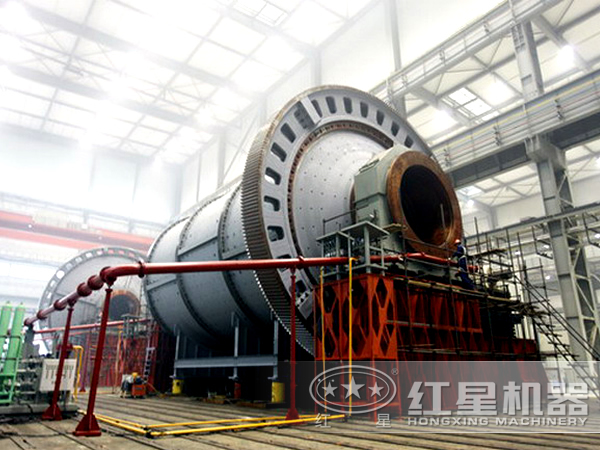

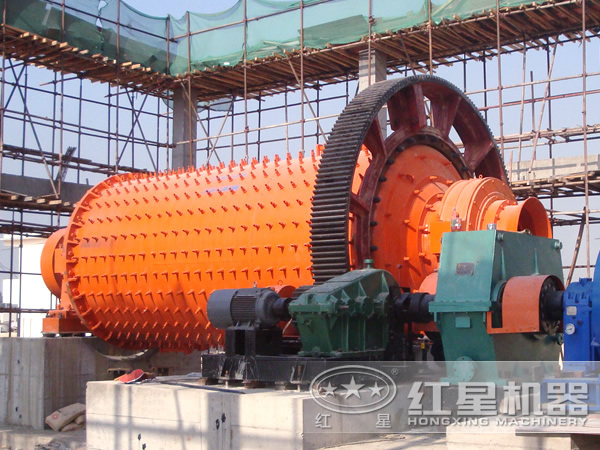

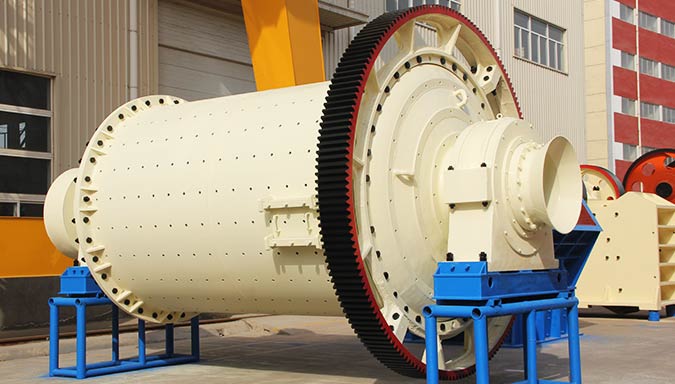

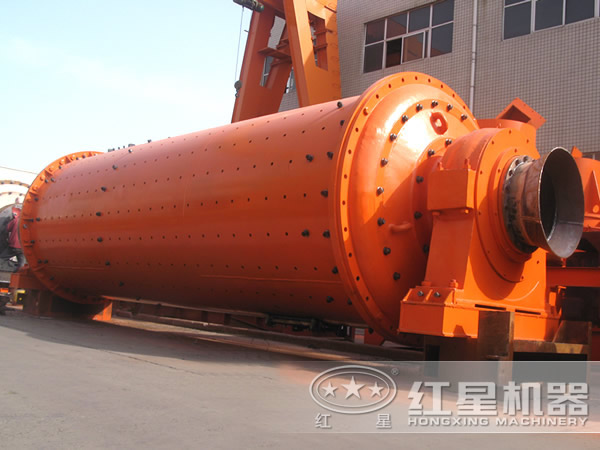

溢流球磨機圖片

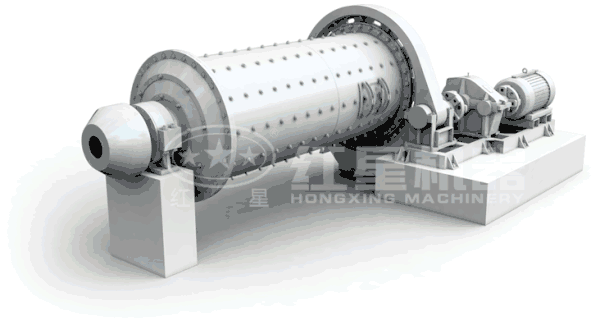

溢流球磨機工作原理

工作時，物料由溢流型球磨機進料端空心軸裝入筒體內，當球磨機筒體轉動時候，研磨體由于慣性、離心力和摩擦力作用，使它附在筒體襯板上被筒體帶走，當被帶到一定的高度時候，由于其本身的重力作用而被拋落，下落的研磨體像拋射體一樣將筒體內的物料給擊碎。物料由進料裝置經入料中空軸螺旋均勻地進入球磨機一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在一倉達到粗磨后，經單層隔倉板進入二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

溢流球磨機傳動方式

（1）同步電動機傳動。大型球磨機采用低速同步電動機直接帶動球磨機的小齒輪，小齒輪再帶動大齒圈使球磨機轉動。優點是傳動效率高、占地面積小、維修方便和改善電網的功率因數，但同步電動機售價較高，而且需直流電源。

（2）異步電機齒輪減速器傳動。大、中型球磨機采用異步傳動，齒輪減速器帶動小齒輪、大齒圈而驅動球磨機。優點是異步電動機價格便宜，但多用了一大套大型減速器。

（3）異步電機三角皮帶傳動。小型球磨機采用異步電動機通過三角皮帶帶動小齒輪，大齒圈而驅動球磨機。其缺點是傳動效率低，占地面積大，維修復雜。

溢流球磨機的優勢分析

1.設備運轉平穩，工作可靠。減少了球磨機停機維修時間，提高了效率。

2.溢流型球磨機主要部件中空軸采用鑄鋼件，內襯可拆換。

3.回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。

溢流型球磨機技術參數
