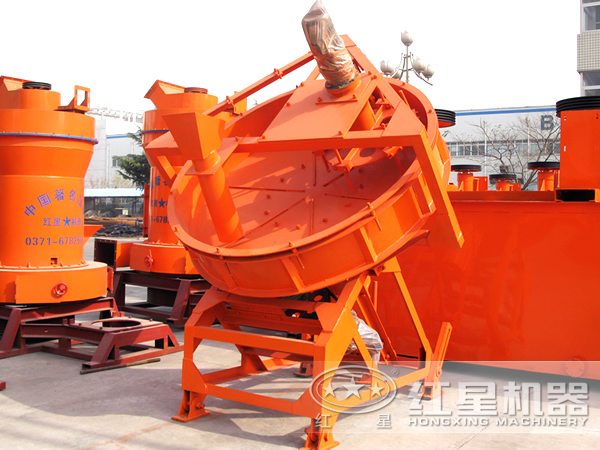

圓盤造粒機之經典設計影響因素

第一、在考慮橫截面積時必須考慮下列因素：

    （1）應當考慮生產能力和能有這個生產能力所需的造粒噴嘴數量。

    （2）要想擁有最小的橫截面積和最大的氣量，同時也保持低速帶來粉末夾帶過多現象。

第二、在考慮自由下落高度：

    （1）堵的自由下落高度是由在實際氣體流速下將所要束的粒度產品冷卻到指定溫度所需的停留時間確定的。Vernede認為空氣流速在3—7ft／see時(o.0-2.1m/s)，其逆流影響可忽略不計。對于塔高可進行理論計算，且可達較高精度。造粒塔比噴霧干燥塔設計簡單，因?yàn)樵O(shè)計噴霧干燥塔時必須考慮氣化過程對霧滴的影響，以及對霧滴運動軌跡，熱量傳遞和質量傳遞的綜合影響。與噴霧干燥塔中產生比較復雜的旋繞流動相此，可以假定造粒塔中的霧滴和空氣的流動為簡單的平行流動。

    （2）在造粒操作過程中，霧滴顆粒所具有的尺寸使其在重力場中的下落運動處于層流和湍流之間的過渡區。

    （3）由于所用物料的物理性質已知（如比熱、結晶熱和傳熱系數等），所以公式(1)和(2)可以用于計算顆粒溫度、速度、運動的距離等，從而也可用逐步迭代法計算出塔的高度。文獻[6]簡述了用計算機的算法。用上述方法計算硝酸銨造粒塔的更佳高度（考慮到造粒塔進行冷卻和在分塔內由輔助冷卻囂進行冷卻之間的熱量衡算）程序論述在參考文獻中。

通過以上結合橫截棉結和噴嘴數量的研究考慮為為圓盤造粒機制定合理的造粒塔。( 來源：選礦設備 www.deifa.cn )
