球磨機各項聯接的安裝方式

用直徑36mm以上鋼絲繩長度10m1根，6用膠皮包裹此半齒圈的第36孔。穿第3孔，第6孔處配10t導鏈，將半齒圈吊起，成上弦月狀。吊到簡體上，導鏈調整配合就位，對正螺栓孔，穿人螺栓緊固后，吊車、導鏈摘鉤。

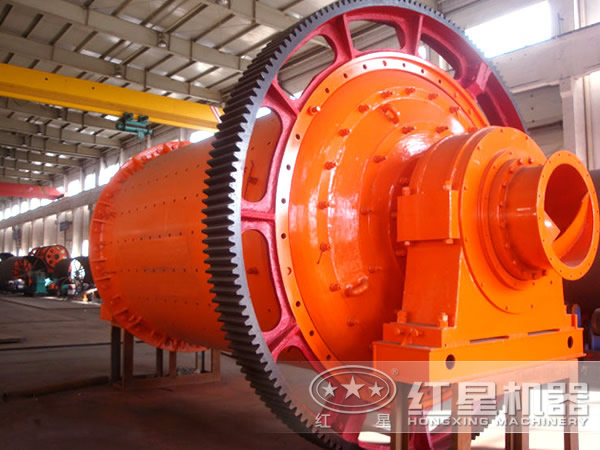

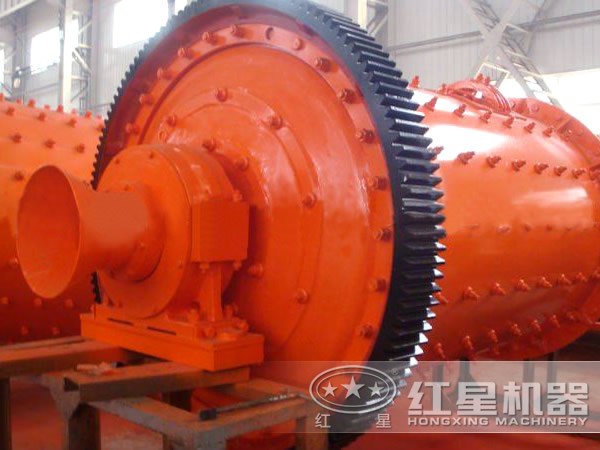

關于大齒圈與球磨機磨體之間的聯接方式有多種。其中比較新型的聯結法是摩擦聯接法，球磨機的研發設計中。這種聯結方法案例證明效果較好，已經在更大范圍內推廣應用。

不讓筒體轉動，本方法主導思想是將磨機筒體固定。筒體兩端的中空軸徑與主軸瓦堅持較大間隙，第一半齒圈傾斜吊起從側面安裝，并由吊車、倒鏈配合將半齒圈移至簡體下側，然后從另一側進行第二個半齒圈的裝置，整個裝置過程中磨機筒體不轉動，而讓大齒圈繞筒體旋轉。

①用直徑36mm以上鋼絲繩長度10m2根，用膠皮包裹半齒圈的第358孔。配合10t導鏈，將半齒圈堅持水平吊到CD跨東部地面預先放置好的木板上，防止污染齒輪。

②用直徑36mm以上鋼絲繩長度10m1根，用膠皮包裹半齒圈的第16孔。穿第1孑L第6孔處配10t導鏈，將半齒圈吊起，成上弦月狀。有潤滑狀態與無潤滑狀態第一個半齒吊裝方式。

③就位。半齒圈兩端各掛一臺10t導鏈，將半齒圈吊到筒體上。分級機導鏈另一端掛在簡體法蘭的螺栓孔上。調整導鏈長度使導鏈受力。

④臺10t導鏈上邊的2臺放松，吊車配合。同時下邊的一臺收緊，必要時配合吊車松鉤、移動，使齒輪繞簡體向下轉動，直到達到齒輪凹口斜向上約45為止，對正螺栓孔，穿入螺栓緊固后，高頻篩、吊車、導鏈摘鉤。有潤滑狀態與無潤滑狀態第一個半齒旋轉至筒體下方的方式。

⑤配合10t導鏈，用膠皮包裹另一半齒圈的第358孑L用直徑36mm以上鋼絲繩長度10m2根。將半齒圈堅持水平吊到CD跨東部地面預先放置好的木板上，防止污染齒輪。
