浮選工藝流程根據物料和藥物作用使得物料的疏水特性改變,從而達到分離物料結果,下面從浮選工藝流程的組成、工作流和主要設備的工作原理三方面給大家介紹一下浮選工藝流程,這里講的是目前癰比較廣泛的泡沫浮選。
浮選工藝流程的組要設備有:給料機兩臺、顎式破碎機兩臺、振動篩一臺、料倉一臺、球磨機一臺、螺旋分級機或高頻篩一臺,攪拌桶一臺,浮選機三臺。這些是比較重要的設備,我們還可以根據客戶的要求為您配置一臺濃縮機,一臺壓濾機或過濾機,還有一臺烘干機。
浮選工藝的前期流程和洗選工藝是一樣的,這里就簡單說明一下:物料→給料機→顎式破碎機破碎初次破碎→顎式破碎機進行二次破碎←→振動篩篩選→給料機→球磨機←→分級機,后面就和磁選工藝流程不一樣了,合格的礦漿通過輸送機進入到攪拌桶,在攪拌桶中礦漿充分?jǐn)嚢枵{(diào)和,攪拌后的物料進入浮選機進行兩次浮選(粗選和精選),在浮選機內礦物質和藥劑充分反映產生泡沫,刮料板將含有礦物質的泡沫刮滯泡沫遲進行濃縮沉淀,濃縮沉淀后的物料進過晾曬或烘干就可得到成品礦粉。尾礦也被送到相應設備進行下一步處理。

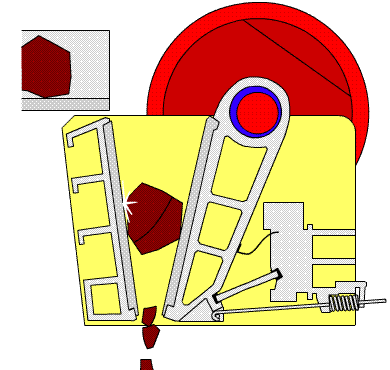

顎式破碎機:通過動顎的來回移動使得和靜顎之間的間隙不斷改變,從而對礦石進行破碎,粗鄂破和細鄂破的工作原理一樣,只是他們破碎出的物料粒度不同。

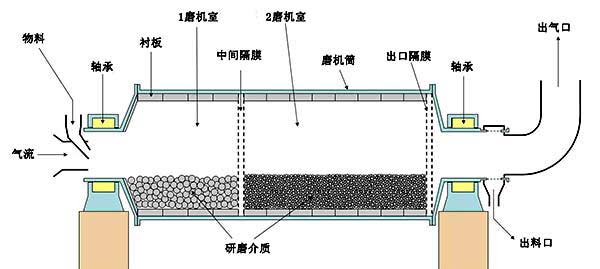

球磨機:通過電動機帶動筒體的轉動,研磨體(一般用鋼球、鋼棒)因慣性、摩擦力和離心力作用隨著筒體運動,當離心力小于下墜的機械力時,鋼球下落,此時會撞擊和研磨物料,進而達到破碎研磨的作用,球磨機一般有兩個料倉,里面的研磨體大小不一樣,對物料進行兩次破碎研磨。

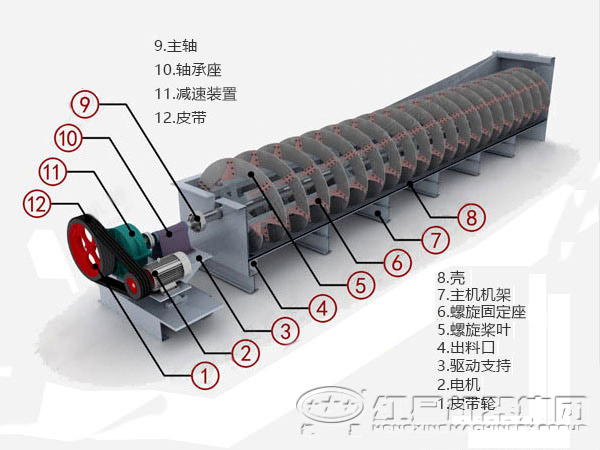

螺旋分級機:由于大小不同的顆粒,比重不同(此時的物料是混合物),所以在液體中沉落的時間也不同,粗礦粒由螺旋推向上部排出,細礦粒懸浮在水中溢流出。
高頻篩:高頻篩通過高頻率的振動來進行物料的分離。

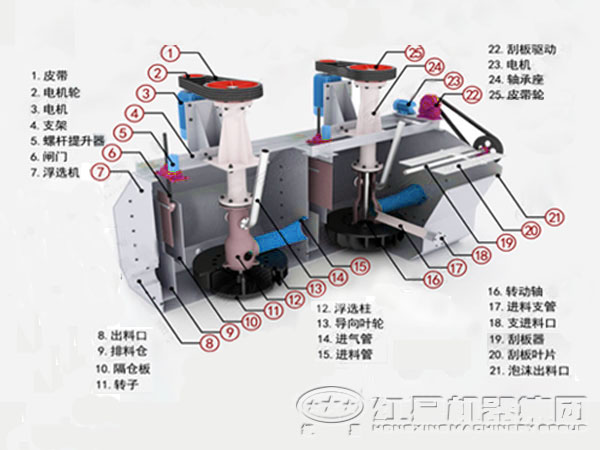

浮選機工作原理:電動機三角帶傳動帶動葉輪旋轉,產生離心作用形成負壓,一方面吸入充足的空氣與礦漿混合,一方面攪拌礦漿與藥物混合,同時細化泡沫,使礦物粘合泡沫之上,浮到礦漿面再形成礦化泡沫。調節閘板高度,控制液面,使有用泡沫被刮板刮出。
煤泥和藥劑充分混合后給入浮選機的一室的槽底下,葉輪旋轉后,在輪腔中形成負壓,使得槽底下和槽中的礦漿分別由葉輪的下吸口和上吸口進入混合區,也使得空氣沿導氣套筒進入混合區,礦漿、空氣和藥劑在這里混合。
在葉輪離心力的作用下,混合后的礦漿進入礦化區,空氣形成氣泡并被粉碎,與煤粒充分接觸,形成礦化氣泡,在定子和紊流板的作用下,均勻地分布于槽體截面,并且向上移動進入分離區,富集形成泡沫層,由刮泡機構排出,形成精煤泡沫。
關于浮選工藝的介紹結束了,如果您還有別的疑問,可以咨詢河南紅星機器的技術人員,咨詢電話:0371-67772626。
