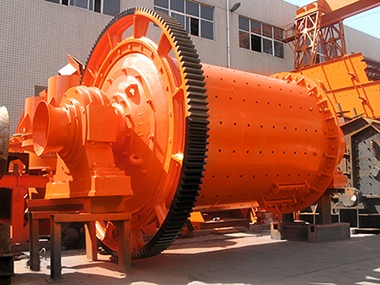

鐵礦球磨機配件組成

鐵礦球磨機的主體由筒體，回轉部，傳動部，給料倉，出料倉，其中傳動部由減速機，小的傳動齒輪，電機，點擊控制箱等組成。 當然鐵礦球磨機設備在研磨鐵礦物料時，除了上面所說的部件，還有其它的輔助設備，如進料口配置的給料機，出料口的輸送機等配件。以下做了一些詳細的介紹。

首先，鐵礦球磨機筒體壁里鑲嵌的襯板，承載筒體旋轉的軸承；葉片在球磨機中并不是主要的部件，但是在球磨機的正常運轉中作用非同小可。如在進料口內的內螺旋葉片和在出料口內的內螺旋葉片。另外在出料口端的輔助設備中會用到螺旋運輸機，其內部含有螺旋葉片零件。

其次，鐵礦球磨機的中空軸承采用的是合金鋼，內部襯板可以更換，這樣才能更好的保護球磨機筒體。軸承座采用密封式結構，內部裝設120度搖桿式軸瓦，鎢金層預埋蛇形冷卻水管，并埋設測溫點，即埋設測溫鉑熱電阻或電偶。軸承襯與軸承座之間呈鼓形面接觸，可以自動調心。此外，每個主軸承上裝有兩個鉑熱電偶，溫升超過規定值時，自動停機。

最后，要著重介紹一下鐵礦球磨機的進料部，設備的進料口內壁呈螺旋型，以實現強制給料功能，并且能使偶爾進入螺旋筒內的鋼球返回。進料端蓋軸頸寬度大于軸承襯寬度20mm,以適應回轉部熱脹冷縮引起的變形鐵礦球磨機的驅動電機由傳動齒輪，皮帶輪和皮帶等部件組成。
