水泥球磨機內部結構解說

小提示：如果您對我們的產品感興趣或者有什么可以幫助到您的，可以隨時撥打全國統一熱線或在線咨詢！

全國統一熱線：0371-6777 2626

作者：河南紅星礦山機器有限公司發布日期：2015/8/27 17:39:11

水泥球磨機內部結構復雜有條理，配件都占具重要位置，都良好的耐磨性。其結構是由筒體、隔倉板、軸承等主要部分組成。其具體結構可看下文解說。

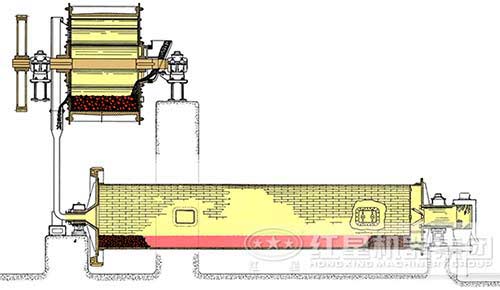

內部結構圖

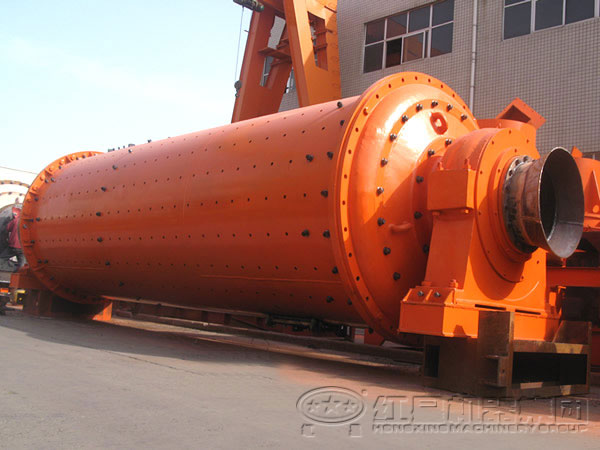

水泥球磨機內部結構

1、筒體：水泥球磨機的筒體是水泥球磨機主要工作部件之一。筒體工作時除承受研磨體的靜載荷外，還受到研磨體的沖擊，且筒體是回轉的，所以筒體上產生的是交變應力。

2、襯板：襯板在水泥球磨機內擔任保護筒體作用，使筒體免受研磨體和物料直接沖擊和磨擦，也可利用襯板不同形調整研磨的運動狀態，來增強研磨體對物料的粉。

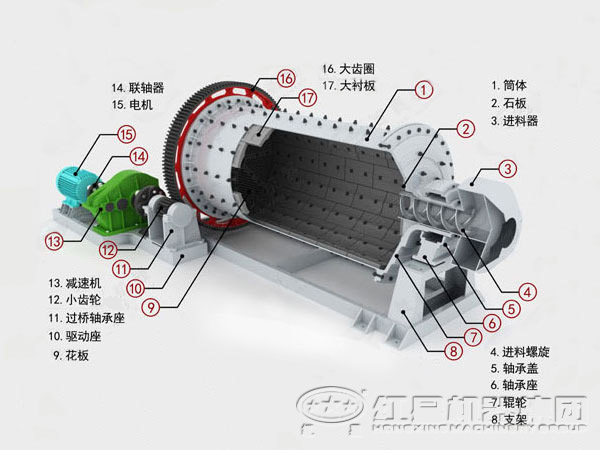

水泥球磨機結構

3、隔倉板：隔倉板可以分隔研磨體。在粉磨過程中，物料的尺寸向磨尾方向遞減，要求研磨體開始以沖擊作用為主，向磨尾方向逐漸過渡到以研磨作用為主

4、進料裝置：水泥球磨機的進料裝置主要包括下料斗，螺旋進料筒，或進料錐筒。

5、軸承：水泥球磨機的主軸承為空心軸，由半圓型滑動軸承支承。在軸承座的上部有油管，可以向軸承噴潤滑油，起到潤滑和降溫的作用。
