石灰石回轉窯結構探討

石灰石回轉窯主要用用于焙燒鋼鐵廠、鐵合金廠用的活性石灰和輕燒白云石物料的處理。但設備內部結構設計全理、緊湊、完善。下面是小編對石灰石回轉窯結構探討：

1、筒體：石灰石回轉窯的筒體上套有三個矩形實心輪帶。輪帶與筒體墊板間的間隙由熱膨脹量決定，當窯正常運轉時，輪帶能適度套在筒體上，減少筒體徑向變形。 筒體出料端有耐高溫、耐磨損的窯口護板，筒體窯尾端由一米鋼板制作，經久耐用。

2、傳動系統：該部件采用了膠塊聯軸器，以增加傳動的平穩性，設有連接保安電源的輔助傳動裝置，可保證主電源中斷時仍能盤窯操作，防止筒體彎曲并便利檢修。

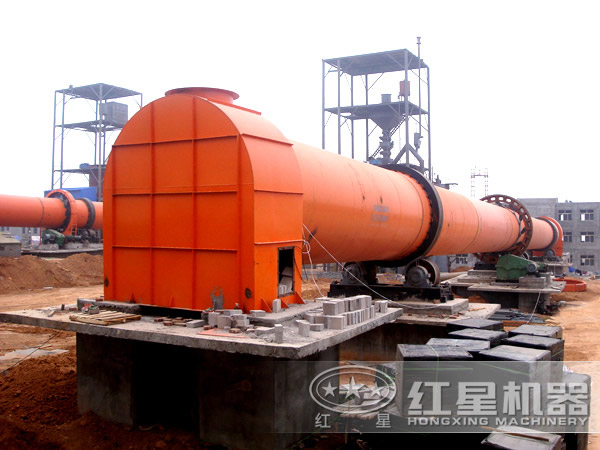

3、窯頭：在窯頭配件上采用了雙層柔性密封裝置，保證在窯頭筒體稍有偏擺時仍能保持密封作用。 同時對應窯頭的窯尾密封采用鋼片加石墨柔性密封。該裝置安裝簡單方便，使用安全可靠。

4、窯殼：它是回轉窯的主體。窯殼鋼板非常厚，約在40mm左右的鋼板，窯殼的內部砌有一層200mm左右的耐火磚。而磨度非常高。

5、止推滾輪： 止推滾輪就是限制石灰石回轉窯吃下或吃上時的極限開關。止推滾輪只是起到阻擋的作用，滾輪本身并沒有動力。因為支持滾輪要比窯胎寬一些，為使托輪與輪帶能夠上下移動，磨損均勻。
